4 Pins 90 Derece Başlık Pimleri 2.54mm Arduino Kadın Başlıkları PCB Dağı

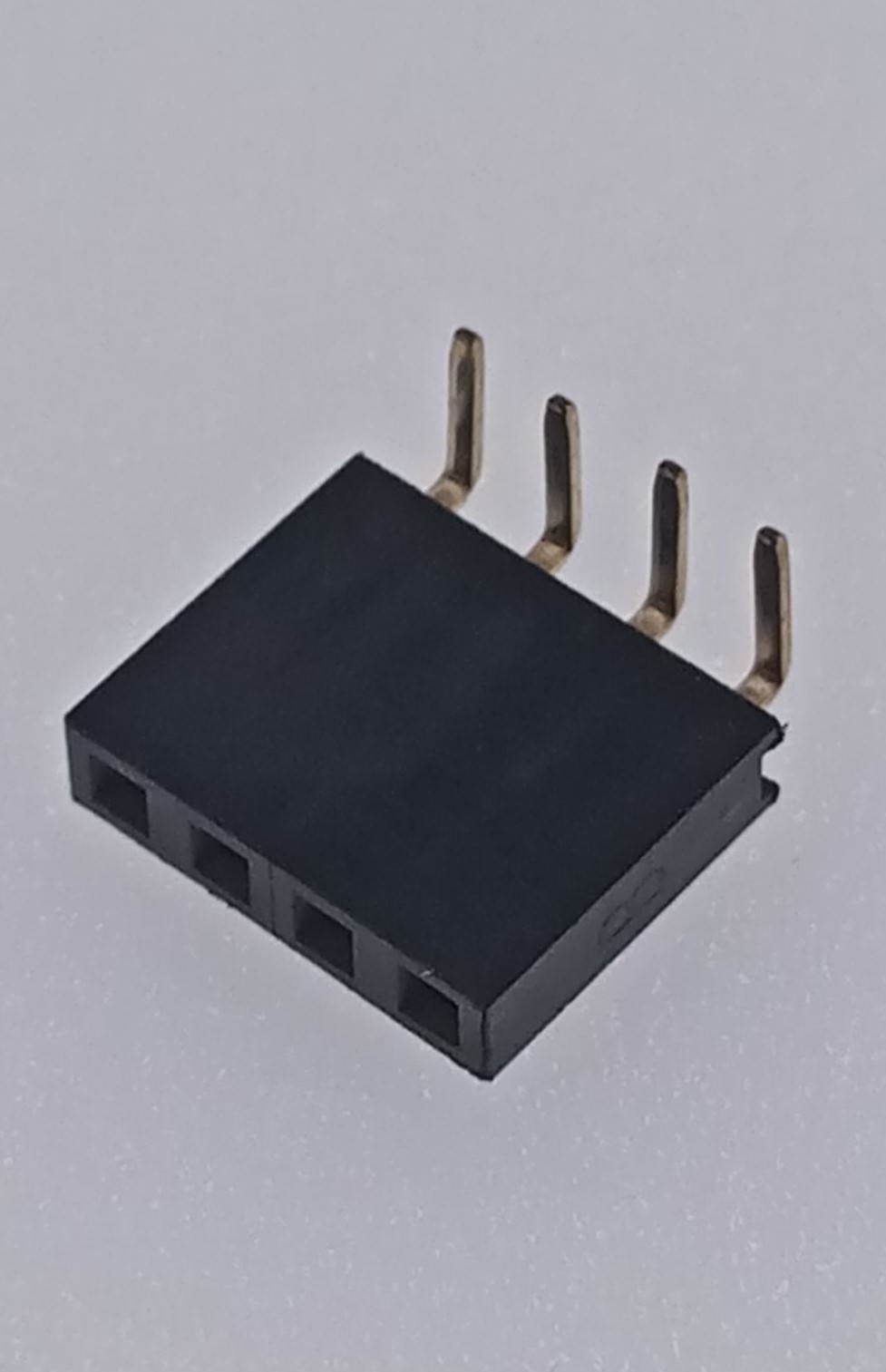

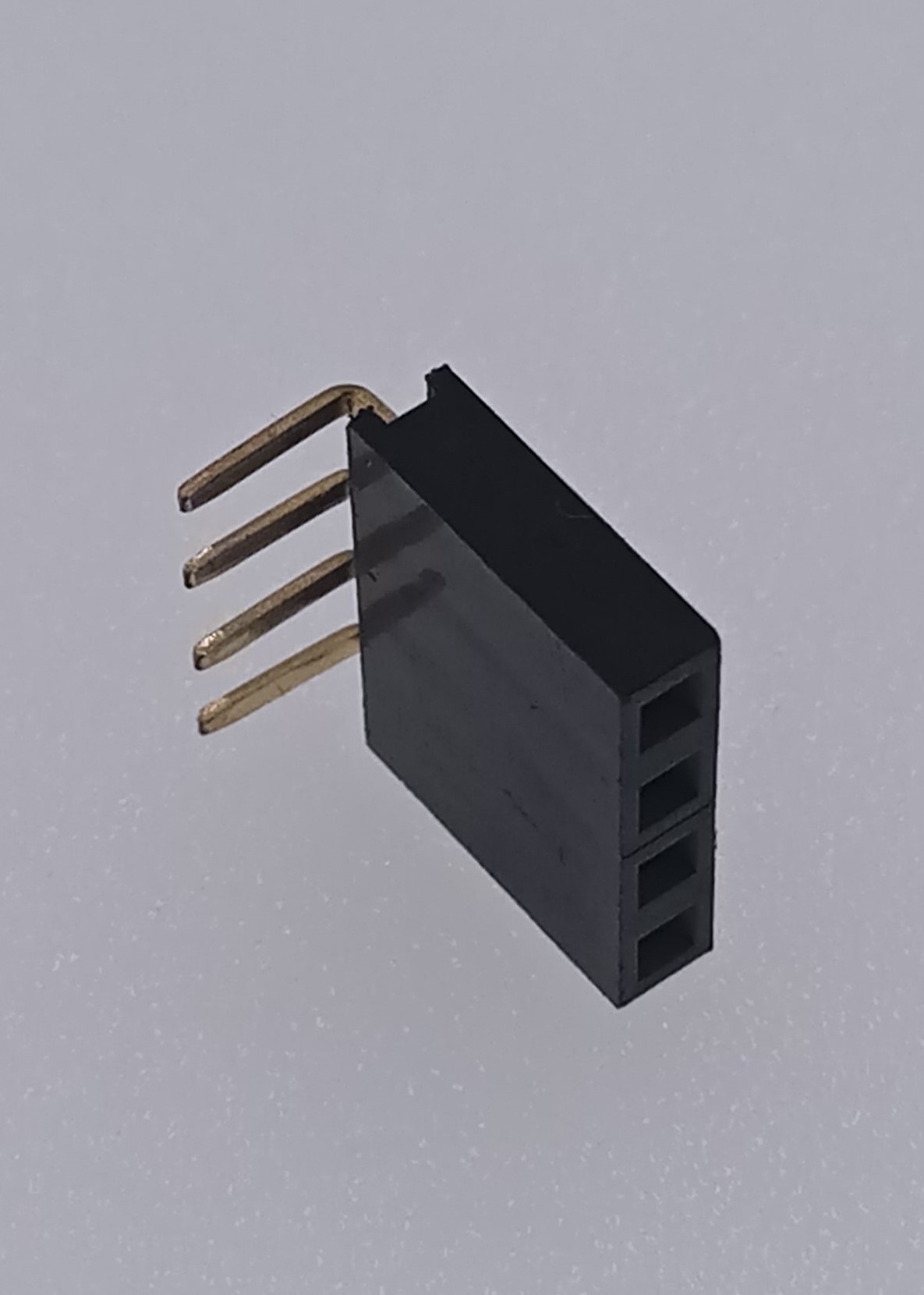

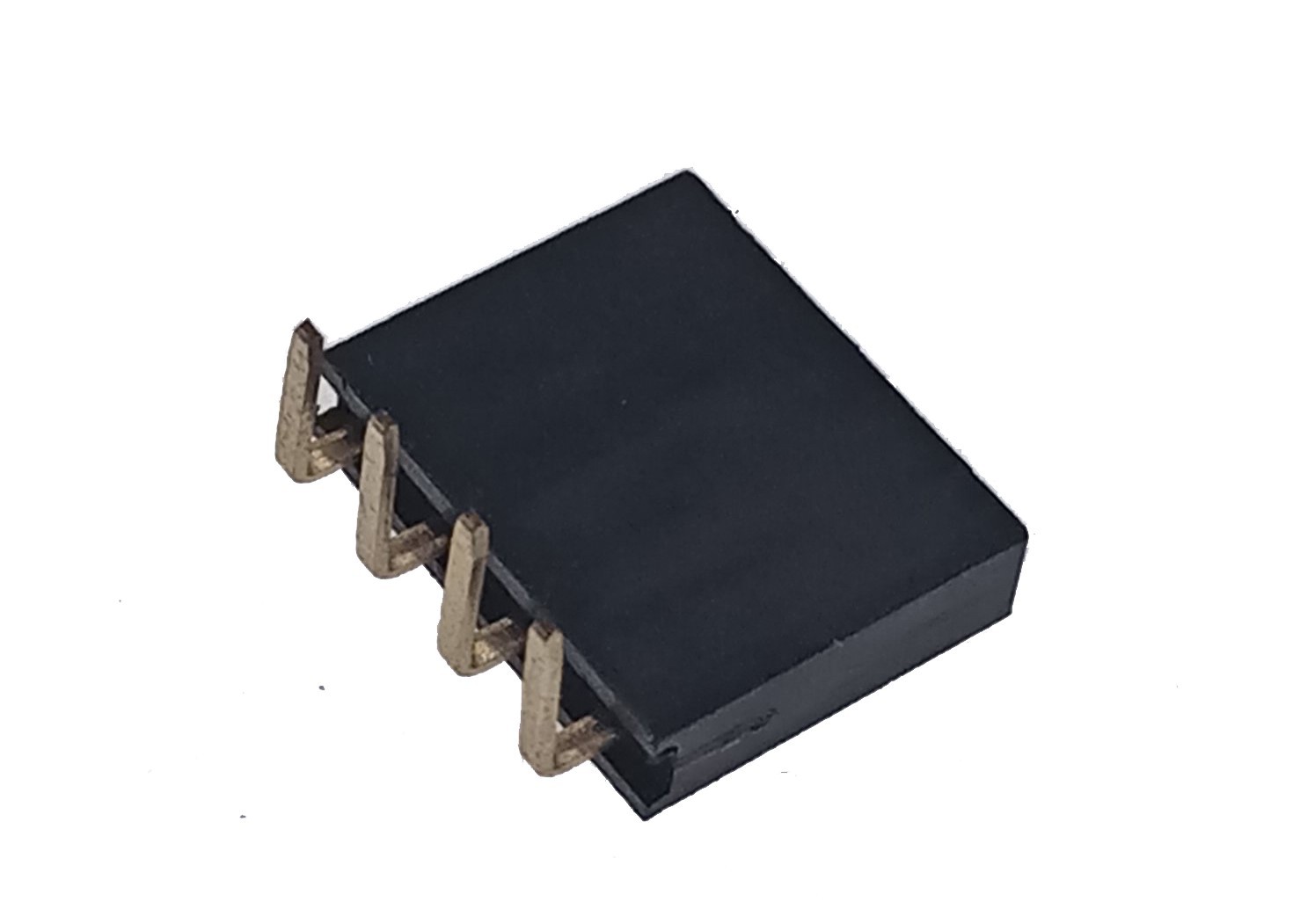

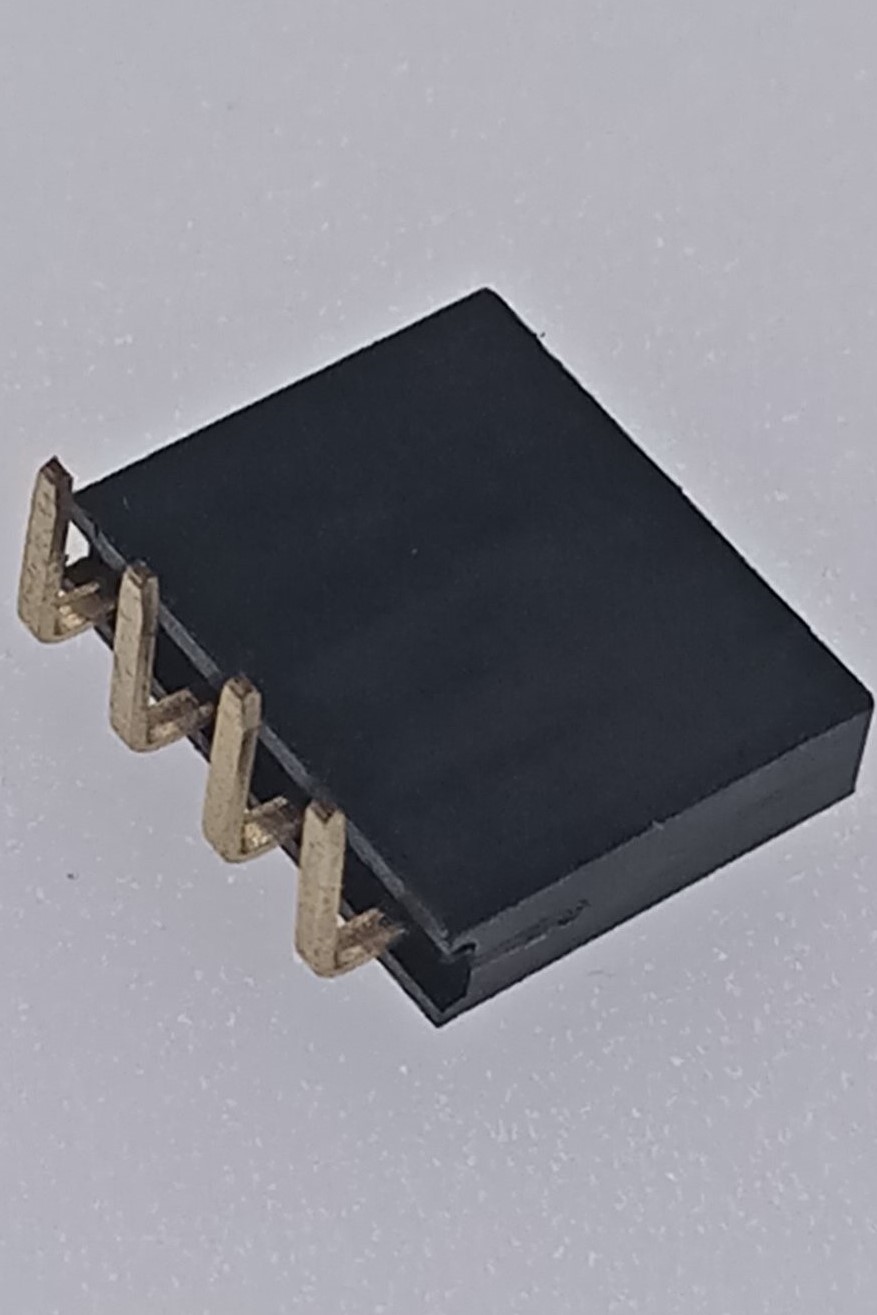

Ürün Adı:Pitch 2.54mm dişi başlık Konnektör 1x4P Altın dik açı PCB Montaj

Ürünleri Descrption:

this Female Header Connector is with pitch 2.54mm, dual row with 4 pin numbers. bu Dişi Konnektör Konnektörü adım 2.54mm, 4 sıralı çift sıralı. with a specified plastics height of 8.5mm that it can afford an 3.0 AMP of current transmission. 3.0 mmP akım iletimi sağlayabilen 8.5 mm'lik plastik yüksekliği ile. It usually match with a same pitch and pin number of Pin Header so as to form as board to board connection, or match with a wire haress forming as wire to board connection; Genellikle kart-kart bağlantısı oluşturmak için aynı pin aralığı ve pin numarası ile eşleşir veya kart-kart bağlantısı şeklinde tel tel ile eşleşir;

Pitch, pin numarası, montaj tipi, yükseklik müşteri uygulamasına göre özelleştirilebilir, örneğin:

Pitch 1.27mm, 2.0mm, 2.54mm, vb.

Ve tek sıra, çift sıra veya üçlü sıra olabilir.

Ve plastik yüksekliği 8.5mm, 7.1mm, 5.7mm vb.

Montaj tipi SMT (dikey veya yandan giriş), DIP düşünce PCB'si (dikey veya yandan giriş) olarak özelleştirilebilir.

Genel Başvuru:

Biz üretmek ve tüketici voleybol, telekomünikasyon, endüstriyel kontrol, metre, tıbbi, havacılık ve askeri elektronik tüketmek için hugh volumn kaynağı.

Malzeme
Öğeler	Malzeme	Kaplama
İletişim	Pirinç	Altın
Yalıtkan	UL94V-0 PAB	N / A



Şartname
Açıklama	değer
tip	Kurulu Konektörü
Cinsiyet	Dişi soket
yapı	Dik Açı DIP
Montaj tipi	PCB üzerinden DIP
Mevcut puan	Kontak başına 3.0 Amper
Nominal Gerilim	500V AC / dak.
Kontak direnci	Kontak başına <20m ohm
Yalıtım direnci	> 1000m ohm
Dayanım Gerilimi	500V DC / AC
Sıcaklık Operasyonu	-45 C° ila +105 ° C
İşleme (Lehimleme) Sıcaklığı	30 ~ 60 saniye boyunca 180 ° C, (10 saniye boyunca 200 ° C)



Çizimler:



İşlev: Karttan karta veya karttan kablolara elektrik akımı bağlantısı sağlar.
